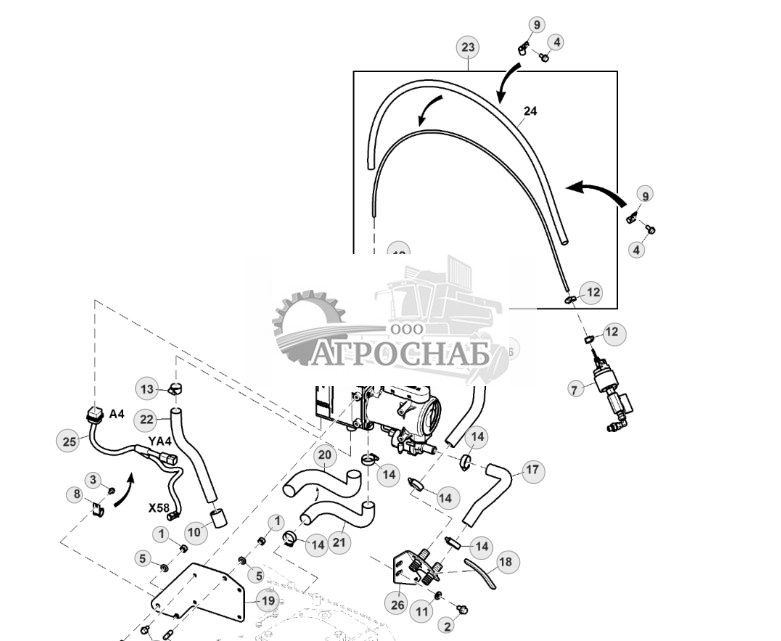

Mounting, Pre-Heater, Engine - ST792319( Установка, подогреватель, двигатель - ST792319 )
1 - Гайка 14M7614 Количество:2 ЗамечанияM10
2 - Винт 19M10358 Количество:2 ЗамечанияM10 X 16
3 - Винт 19M9566 Количество:1 ЗамечанияM6 X 12
4 - Винт 19M9567 Количество:6 ЗамечанияM8 X 16
5 - Шайба 24M7488 Количество:2 Замечания10.500 X 20 X 2 mm
6 - Шпилька 42M7113 Количество:2
7 - Топливный насос F075188 Количество:1
8 - Шланговая опора F072109 Количество:1
9 - Скоба R34557 Количество:2
10 - Гильза F062772 Количество:1
11 - Шайба F064436 Количество:2
12 - Шланговый зажим F074853 Количество:4
13 - Шланговый зажим F074854 Количество:1
14 - Шланговый зажим F075168 Количество:6
15 - Обогреватель F075187 Количество:1 ЗамечанияКомпоненты на отдельной стр.
16 - Шланг F644616 Количество:1
17 - Шланг F644617 Количество:1
18 - Уплотнитель F658415 Количество:1 ЗамечанияLGTH = 150 mm
19 - Кронштейн F661076 Количество:1
20 - Защитный шланг F661093 Количество:1 ЗамечанияLGTH = 300 mm
21 - Вылет F661094 Количество:1 ЗамечанияLGTH = 280 mm
22 - Шланг F661095 Количество:1 ЗамечанияLGTH = 290 mm
23 - Топливопровод F661097 Количество:1 ЗамечанияLGTH = 1740 mm
25 - Жгут проводов F661250 Количество:1 ЗамечанияКомпоненты на отдельной стр.
26 - Шланговая опора F661142 Количество:1
Engine Pre-Heater Components - ST776706( Двигателя предпусковой подогреватель компонентов - ST776706 )
1 - Обогреватель F075187 Количество:1 ЗамечанияIncludes Fuel Supply, COMPONENTS ON SEPARATE PAGE
2 - Горелка F076846 Количество:1
3 - Кожух F076847 Количество:1
4 - Водяной насос F076848 Количество:1
5 - Датчик F056546 Количество:1
6 - Запальная свеча F076850 Количество:2
7 - Жгут проводов F076851 Количество:1
8 - Датчик температуры F076852 Количество:1
9 - Крышка F076853 Количество:1
10 - Крышка F076854 Количество:1
11 - Крышка F076855 Количество:1
12 - Сальник F076856 Количество:1
13 - Уплотнительное кольцо F076857 Количество:1
14 - Уплотнительное кольцо F076858 Количество:1
15 - Гильза F076849 Количество:1
16 - Гильза F076859 Количество:1
17 - Пружина F076860 Количество:2
18 - Форсунка F076861 Количество:2
19 - Зажимная скоба F076862 Количество:1
20 - Винт F076863 Количество:4
21 - Винт F076864 Количество:5
22 - Винт F076865 Количество:2
23 - Обвязной хомут F005334 Количество:1 ЗамечанияSUB FOR F076866
24 - Вентилятор F076844 Количество:1
25 - Трубка F054894 Количество:1
Components, Fuel Supply, Pre-Heater - ST776698( Компоненты, подачи топлива, предпусковой подогреватель - ST776698 )
1 - Топливный насос F075188 Количество:1 ЗамечанияPump is delivered with Eber Package
2 - Винт 19M9445 Количество:1 ЗамечанияM6 X 25
3 - Сальник F005162 Количество:1 ЗамечанияSUB FOR 51M7028
4 - Скоба F062774 Количество:1
5 - Фитинг F005052 Количество:1
6 - Коленчатый патрубок F005044 Количество:1
7 - Фитинг F005097 Количество:1
8 - Сливной клапан F043677 Количество:1 ЗамечанияHand Operated
9 - Фитинг F658414 Количество:1 ЗамечанияSUB FOR F661133
10 - Шайба 24M7507 Количество:1 Замечания6.400 X 18 X 1.600 mm

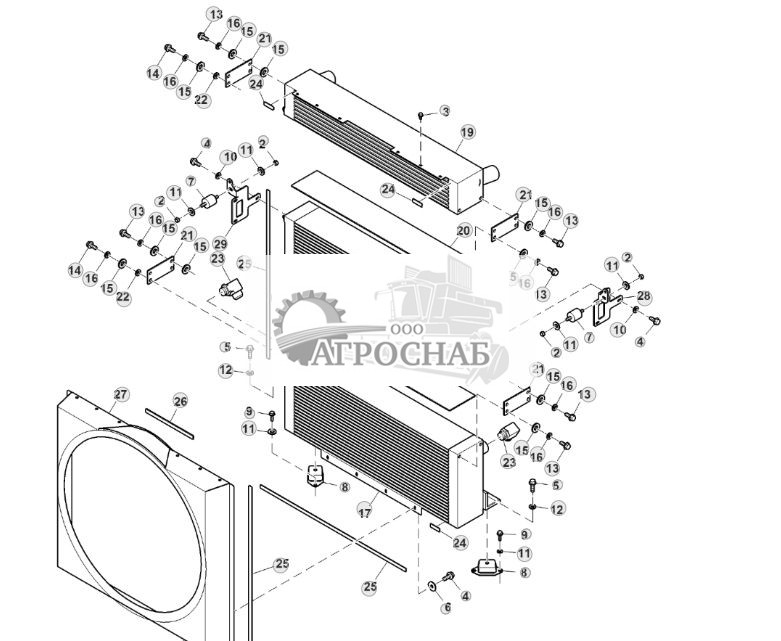

Mounting, Oil Cooler Radiator Charge Air Cooler - ST776318( Монтаж, масляный радиатор радиатор интеркулера - ST776318 )
1 - Фланцевая гайка 14M7601 Количество:4 ЗамечанияM8
2 - Гайка 14M7614 Количество:4 ЗамечанияM10
3 - Винт 19M9567 Количество:6 ЗамечанияM8 X 16
4 - Винт 19M9568 Количество:10 ЗамечанияM8 X 20
5 - Винт 19M9572 Количество:2 ЗамечанияM12 X 40
6 - Шайба 24M7508 Количество:4 Замечания8.400 X 24 X 2 mm
7 - Демпфер крут. колебаний F040593 Количество:2
8 - Демпфер крут. колебаний F048323 Количество:2
9 - Винт 19M9448 Количество:4 ЗамечанияM10 X 20, SUB FOR F062120
10 - Стопорная шайба F064435 Количество:6
11 - Шайба F064436 Количество:8
12 - Стопорная шайба F064437 Количество:2
13 - Винт с головкой 19M9683 Количество:12 ЗамечанияM8 X 25
14 - Винт 19M9879 Количество:4 ЗамечанияM8 X 35
15 - Шайба 24M7509 Количество:20 Замечания8.400 X 16 X 1.600 mm
16 - Стопорная шайба F007709 Количество:16
17 - Маслоохладитель F073011 Количество:1
18 - Радиатор F073012 Количество:1
19 - Послеохладитель F073013 Количество:1
20 - Сальник F073014 Количество:1
21 - Пластина F074676 Количество:4
22 - Втулка F074679 Количество:4
23 - Коленчатый патрубок F076303 Количество:2 ЗамечанияALSO ORDER F026896; SUB FOR F071429
24 - Уплотнитель F628975 Количество:3 ЗамечанияLGTH = 50 mm
25 - Уплотнитель F638934 Количество:3
26 - Уплотнитель F638935 Количество:1
27 - Кожух F664855 Количество:1
28 - Кронштейн F664936 Количество:1
29 - Кронштейн F664937 Количество:1

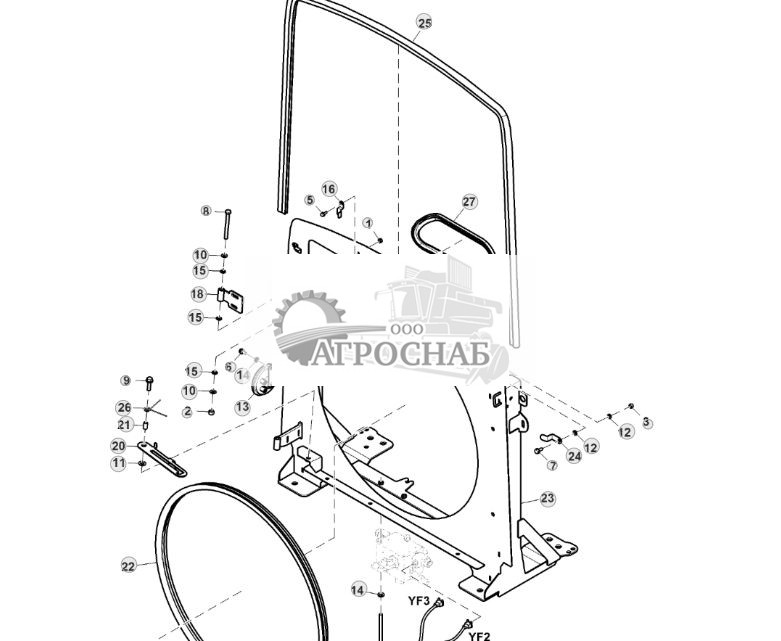

Bracket, Oil Cooler Radiator - ST766563( Кронштейн, масляный радиатор радиатор - ST766563 )
1 - Стопорная гайка 14M7165 Количество:1 ЗамечанияM6
2 - Стопорная гайка 14M7610 Количество:2 ЗамечанияM10
3 - Стопорная гайка 14M7685 Количество:1 ЗамечанияM8
4 - Винт 19M9180 Количество:2 ЗамечанияM8 X 120
5 - Винт 19M9443 Количество:1 ЗамечанияM6 X 16
6 - Винт 19M9567 Количество:1 ЗамечанияM8 X 16
7 - Винт 19M9568 Количество:1 ЗамечанияM8 X 20
8 - Винт с головкой 19M9577 Количество:2 ЗамечанияM10 X 100
9 - Винт 19M9878 Количество:1 ЗамечанияM10 X 35
10 - Шайба 24M7488 Количество:4 Замечания10.500 X 20 X 2 mm
11 - Шайба 24M7491 Количество:1 Замечания13 X 24 X 2.500 mm
12 - Шайба 24M7509 Количество:2 Замечания8.400 X 16 X 1.600 mm
13 - Гудок F005312 Количество:1
14 - Стопорная шайба F064435 Количество:3
15 - Прокладка F071010 Количество:6 ЗамечанияTK = 1.5 mm
16 - Пластина F625554 Количество:1
17 - Жгут проводов F639603 Количество:1 ЗамечанияКомпоненты на отдельной стр.
18 - Шарнир F643985 Количество:2
19 - Прокладка F659857 Количество:1
20 - Фиксатор F660984 Количество:1
21 - Втулка F661254 Количество:1
22 - Уплотнитель F662327 Количество:1 ЗамечанияLGTH = 2440 mm
23 - Рама F663076 Количество:1
24 - Кронштейн F663296 Количество:1
25 - Уплотнитель F663447 Количество:1 ЗамечанияLGTH = 2820 mm
26 - Торсионные пружины F672390 Количество:1
27 - Уплотнитель F673586 Количество:1 ЗамечанияLGTH = 865 mm

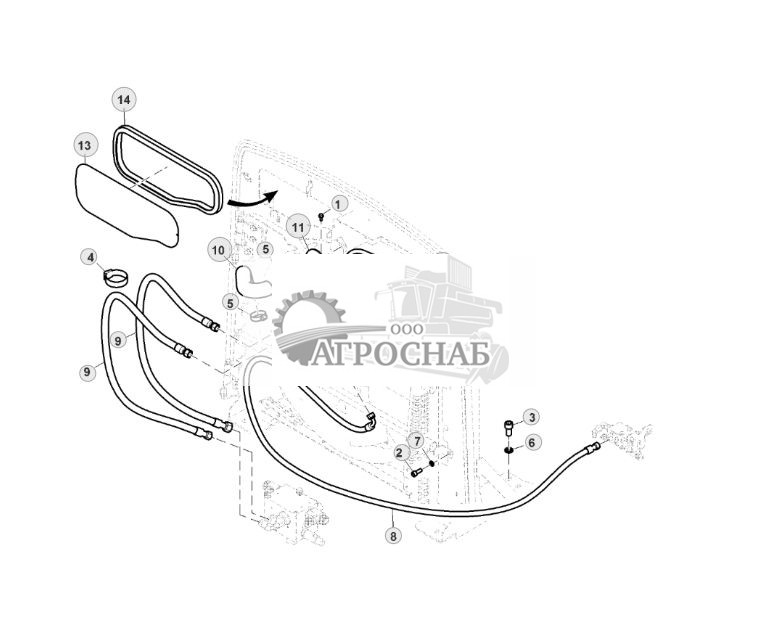

Mounting, Cooler - ST776122( Монтаж, кулер - ST776122 )
1 - Винт 19M9443 Количество:3 ЗамечанияM6 X 16
2 - Винт 19M9704 Количество:2 ЗамечанияM10 X 25
3 - Винт 19M9717 Количество:4 ЗамечанияM16 X 30
4 - Ремень с пряжкой F001355 Количество:2
5 - Шланговый зажим F003673 Количество:2
6 - Стопорная шайба F005012 Количество:4
7 - Стопорная шайба F005551 Количество:2
8 - Гидрошланг F064312 Количество:1 ЗамечанияLGTH = 2500 mm
9 - Гидрошланг F072634 Количество:2 ЗамечанияLGTH = 1100 mm
10 - Шланг F662584 Количество:1
11 - Кронштейн F663114 Количество:1
12 - Решетка F663118 Количество:1
13 - Пластина F672080 Количество:1
14 - Уплотнитель F672339 Количество:1
Mounting, Grate - ST766720( Крепления, решетка - ST766720 )
1 - Винт 19M9567 Количество:7 ЗамечанияM8 X 16
2 - Кронштейн F661173 Количество:1
3 - Решетка F661350 Количество:1
4 - Стопорная гайка 14M7640 Количество:10 ЗамечанияM5
5 - Винт 21M7518 Количество:4 ЗамечанияM4 X 20
6 - Шайба 24M7501 Количество:4 Замечания4.300 X 9 X 0.800 mm
7 - Шайба 24M7502 Количество:10 Замечания5.300 X 10 X 1 mm
8 - Шайба 24M7507 Количество:2 Замечания6.400 X 18 X 1.600 mm
9 - Шайба 24M7538 Количество:4 Замечания6.400 X 17 X 3 mm
10 - Быстрозамыкающийся штифт 99M7144 Количество:2
11 - Стопорная гайка F003584 Количество:4
12 - Винт F050294 Количество:10
13 - Задвижка F676038 Количество:2
14 - Уплотнитель F661351 Количество:1
15 - Уплотнитель F661352 Количество:2
16 - Уплотнитель F661353 Количество:2
17 - Уплотнитель F661354 Количество:2
18 - Решетка F661348 Количество:1

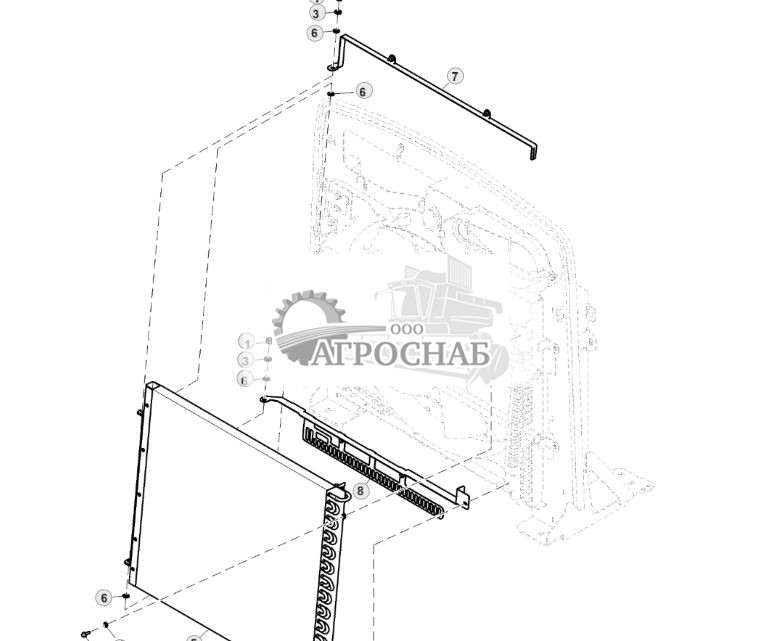

Mounting, Condenser - ST766651( Монтаж, конденсатор - ST766651 )
1 - Стопорная гайка 14M7610 Количество:2 ЗамечанияM10
2 - Винт 19M9444 Количество:2 ЗамечанияM6 X 20
3 - Шайба 24M7488 Количество:2 Замечания10.500 X 20 X 2 mm
4 - Шайба F064434 Количество:2
5 - Конденсатор пара F070372 Количество:1
6 - Прокладка F071010 Количество:4 ЗамечанияTK = 1.5 mm
7 - Кронштейн F661742 Количество:1
8 - Кронштейн F661743 Количество:1

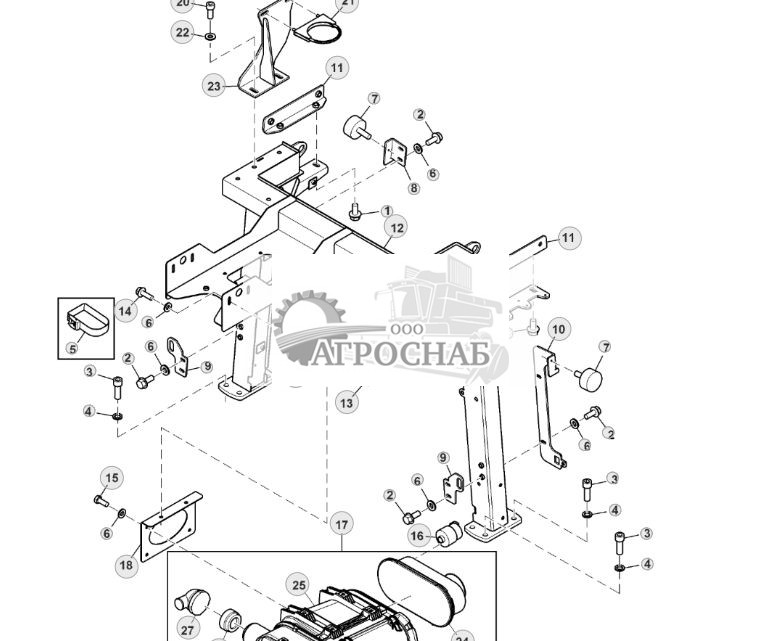

Subframe Components, Surge Tank Air Filter - ST771582( Компоненты подрамник, расширительный бачок воздушного фильтра - ST771582 )
1 - Винт 19M9448 Количество:4 ЗамечанияM10 X 20
2 - Винт 19M9568 Количество:8 ЗамечанияM8 X 20
3 - Винт 19M9714 Количество:4 ЗамечанияM12 X 35
4 - Стопорная шайба F002805 Количество:4
5 - Ремень с пряжкой F011353 Количество:1
6 - Стопорная шайба F064435 Количество:18
7 - Демпфер крут. колебаний F075725 Количество:2
8 - Пластина F663088 Количество:1
9 - Пластина F663089 Количество:2
10 - Пластина F663096 Количество:1
11 - Кронштейн F663302 Количество:2
12 - Комплект фильтра F671360 Количество:1
13 - Фланцевая гайка 14M7601 Количество:2 ЗамечанияM8
14 - Винт 19M9569 Количество:2 ЗамечанияM8 X 25
15 - Винт 19M9568 Количество:6 ЗамечанияM8 X 20
16 - Переключатель давления AL150289 Количество:1
17 - Воздушный фильтр F076305 Количество:1
18 - Кронштейн F671516 Количество:1
19 - Пластина F671519 Количество:1
20 - Винт 19M9704 Количество:2 ЗамечанияM10 X 25
21 - Зажимная скоба F032028 Количество:1
22 - Шайба F064436 Количество:2
23 - Опора F671515 Количество:1 ЗамечанияSupport for Exhaust Tube
24 - Воздушный фильтр AL150288 Количество:1 Посмотреть аналогичные детали
25 - Фильтрующий элемент F071909 Количество:1
26 - Обратный клапан F072986 Количество:1
27 - Переходная втулка F670154 Количество:1

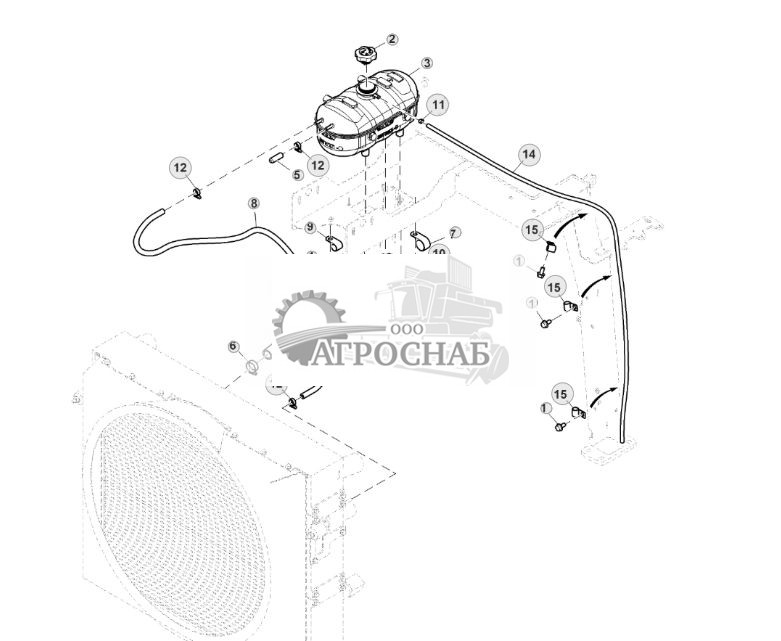

Tank, Surge - ST771581( Танк, всплеск - ST771581 )
1 - Винт 19M9567 Количество:8 ЗамечанияM8 X 16
2 - Крышка заливной горловины AT372657 Количество:1
3 - Бак AT372893 Количество:1 ЗамечанияINCLUDES (2) AL201300
4 - Переключатель уровня AL201300 Количество:2
5 - Захват F646115 Количество:1
6 - Шланговый зажим F003673 Количество:2
7 - Шланговая опора F004422 Количество:1
8 - Шланг F033262 Количество:1 ЗамечанияLGTH = 1100 mm, To Water Cooler, Left Side
9 - Карман F053301 Количество:1
10 - Стопорная шайба F064435 Количество:4
11 - Шланговый зажим F071244 Количество:1
12 - Шланговый зажим F074853 Количество:3
13 - Шланг F638475 Количество:1 ЗамечанияLGTH = 684 mm, To Cooler, Right Side
14 - Шланг F677062 Количество:1 ЗамечанияLGTH = 1600 mm
15 - Скоба R34557 Количество:3
Water Charge Air Cooler Hoses, Engine - ST770699( Заряд воды воздушный охладитель шланги, двигатель - ST770699 )
1 - Шланговый зажим F048333 Количество:2
2 - Скоба AH170895 Количество:7 ЗамечанияSUB FOR F062672
3 - Скоба RE52702 Количество:2 ЗамечанияSUB FOR F062673
4 - Шланговый зажим F074854 Количество:2
5 - Шланг F619954 Количество:1
6 - Шланг F625338 Количество:1
7 - Шланг F636021 Количество:1 ЗамечанияWater Outlet
8 - Шланг F636350 Количество:1 ЗамечанияВпуск воды
9 - Трубка F636362 Количество:1 ЗамечанияОхладитель нагнетаемого воздуха
10 - Шланг F663961 Количество:1
11 - Шланг F671073 Количество:1 ЗамечанияTurbo Air Intake
12 - Термопара RE525016 Количество:1
13 - Шланг F671075 Количество:1 ЗамечанияLower Water
14 - Шланговый зажим F062672 Количество:1
15 - Шланговый зажим F062673 Количество:4
Water Filter in Coolant Circulation - ST771001( Фильтр для воды в циркуляции ОЖ - ST771001 )
1 - Винт с головкой 19H3950 Количество:4 Замечания3/8" X 3/4"
2 - Шайба 24M7488 Количество:4 Замечания10.500 X 20 X 2 mm
3 - База AR87111 Количество:1
4 - Фитинг F063792 Количество:2
5 - Коленчатый патрубок F075629 Количество:2
6 - Кронштейн F675779 Количество:1
7 - Фильтр охлажд. жидкости RE11992 Количество:1

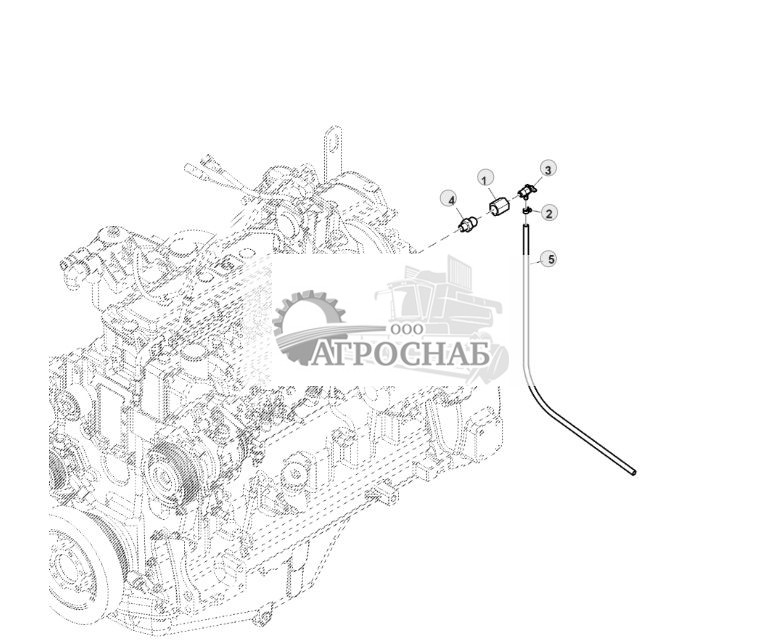

Water Drain - ST771210( Слив воды - ST771210 )
1 - Фитинг F041348 Количество:1
2 - Шланговый зажим F054587 Количество:1
3 - Сливной клапан F057660 Количество:1
4 - Фитинг переходника PMH1613 Количество:1
5 - Шланг ....... Количество:1 ЗамечанияCTL 1000 mm, MF F058630

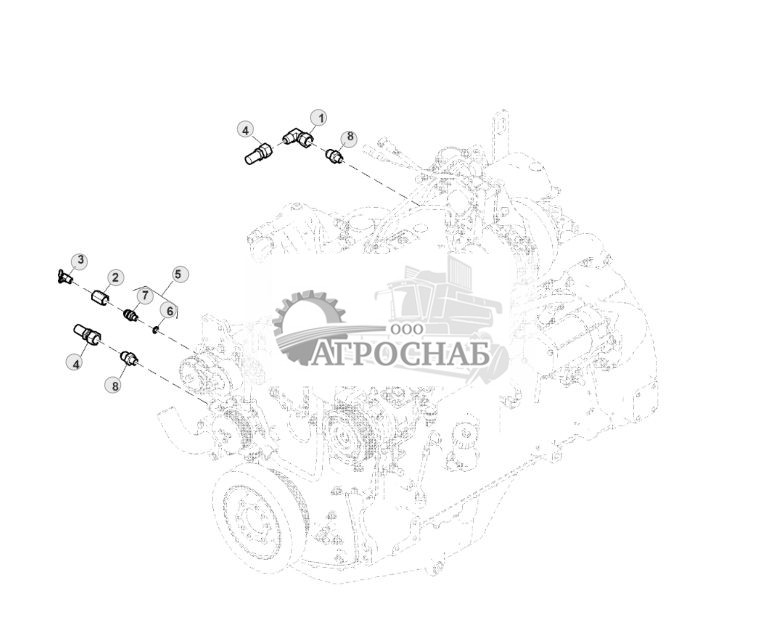

Cabin Heater Fittings Coolant Drain - ST771215( Отопитель кабины штуцеры слива охлаждающей жидкости - ST771215 )
1 - Коленчатый патрубок F005046 Количество:1
2 - Фитинг F026857 Количество:1
3 - Сливной клапан F057660 Количество:1
4 - Фитинг F063792 Количество:2
5 - Фитинг F626144 Количество:1
6 - Уплотнительное кольцо F010686 Количество:1
7 - Фитинг F626019 Количество:1
8 - Фитинг переходника PMH1613 Количество:2

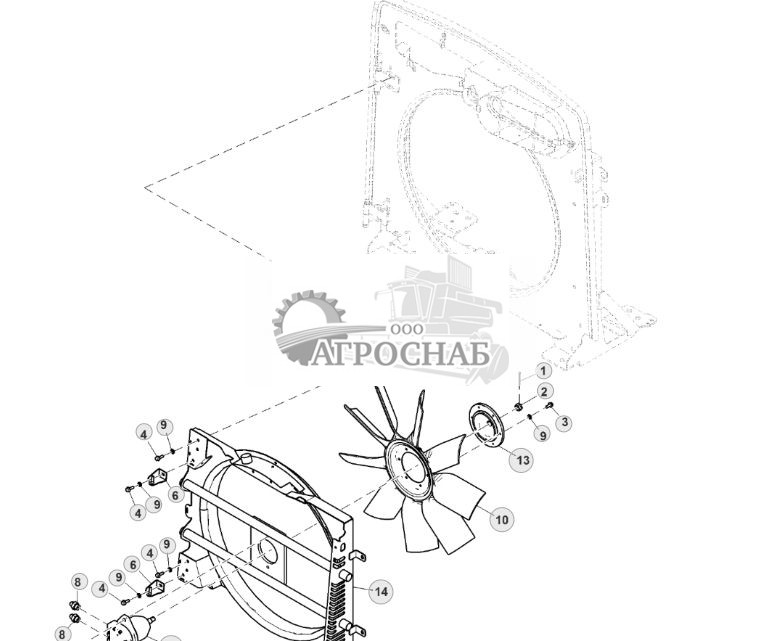

Mounting, Hydraulic Fan - ST766630( Монтаж, гидравлический вентилятор - ST766630 )
1 - Шплинт 11M7109 Количество:1 Замечания4 X 40 mm
2 - Гайка 14H1118 Количество:1 Замечания5/8"
3 - Винт 19M9568 Количество:6 ЗамечанияM8 X 20
4 - Винт 19M9569 Количество:6 ЗамечанияM8 X 25
5 - Винт 19M9713 Количество:2 ЗамечанияM12 X 30
6 - Кронштейн F661365 Количество:2
7 - Стопорная шайба F002805 Количество:2
8 - Фитинг F059213 Количество:2
9 - Стопорная шайба F064435 Количество:12
10 - Всасывающий вентилятор F069179 Количество:1
11 - Гидравлический мотор F070823 Количество:1 ЗамечанияКомпоненты на отдельной стр.
12 - Фитинг F071435 Количество:1
13 - Ступица F638377 Количество:1
14 - Кронштейн F663143 Количество:1

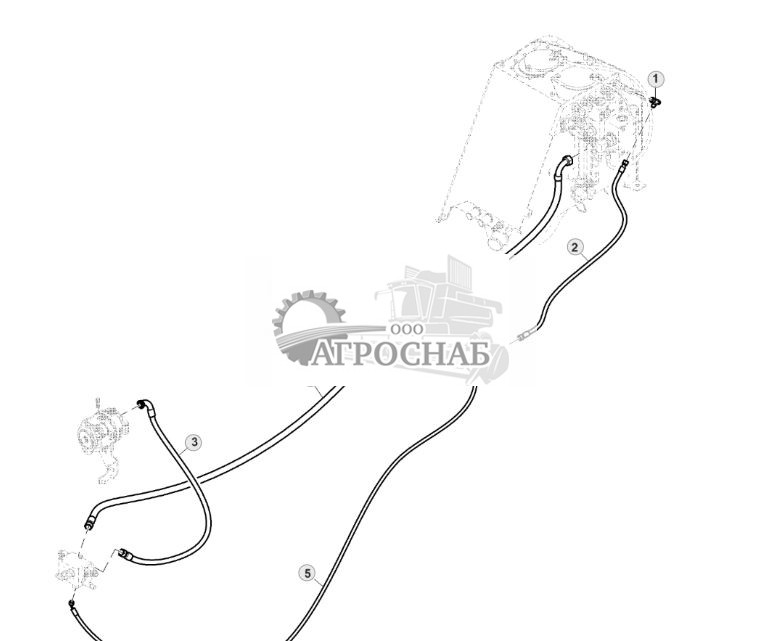

Hoses, Hydraulic Fan Valve - ST843658( Шланги, гидравлический клапан вентилятор - ST843658 )
1 - Тройник F005073 Количество:1
2 - Гидрошланг F048984 Количество:1 ЗамечанияLGTH = 1300 mm, From Auxiliary Valve T to Tank Return Filter
3 - Гидрошланг F072512 Количество:1 ЗамечанияLGTH = 800 mm, From Fan Pump Pressure Port to Fan Valve P
4 - Гидрошланг F683123 Количество:1 ЗамечанияLGTH = 3500 mm, From Thermostat DR2 to Fan Valve T
5 - Гидрошланг F685498 Количество:1 ЗамечанияLGTH = 2950 mm, From Auxiliary Valve PS to Fan Valve PS

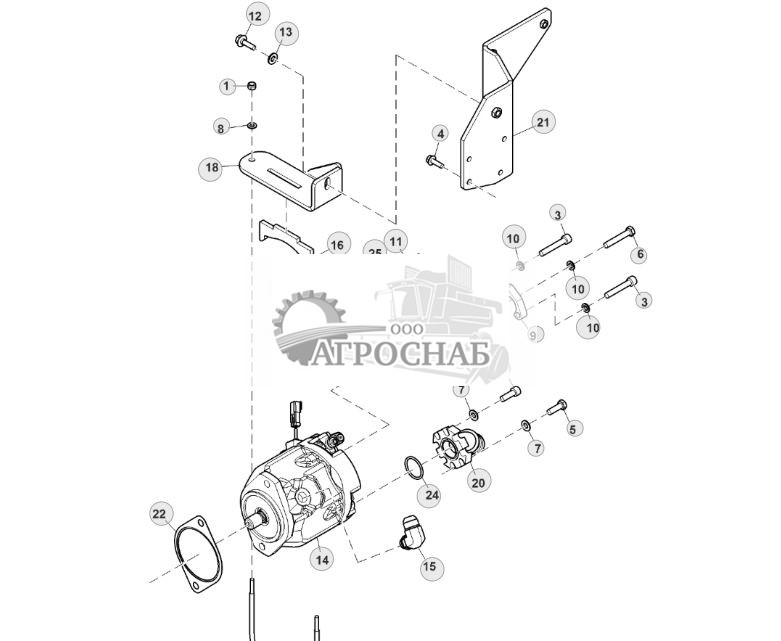

Hydraulic Fan Drive Pump Mounting - ST770409( Гидравлический привод вентилятора Установка насоса - ST770409 )
1 - Стопорная гайка 14M7685 Количество:2 ЗамечанияM8
2 - Винт 19M8337 Количество:3 ЗамечанияM10 X 30
3 - Винт 19M8441 Количество:3 ЗамечанияM10 X 60
4 - Винт 19M9569 Количество:4 ЗамечанияM8 X 25
5 - Винт с головкой 19M9640 Количество:1 ЗамечанияM10 X 30
6 - Винт с головкой 19M9644 Количество:1 ЗамечанияM10 X 60
7 - Шайба 24M7488 Количество:4 Замечания10.500 X 20 X 2 mm
8 - Шайба 24M7509 Количество:2 Замечания8.400 X 16 X 1.600 mm
9 - Фланец F003757 Количество:2
10 - Стопорная шайба F005551 Количество:4
11 - Фитинг F023426 Количество:1
12 - Винт F062120 Количество:1
13 - Шайба F064436 Количество:1
14 - Насос F069895 Количество:1 ЗамечанияNLA; ORDER F695364
14 - Гидравлический насос F695364 Количество:1 ЗамечанияHydraulic Fan Pump; COMPONENTS ON SEPARATE PAGE
15 - Коленчатый патрубок F071273 Количество:1
16 - Пластина F638325 Количество:1
17 - Стержень F638326 Количество:1
18 - Опора F645935 Количество:1
19 - Адаптер F648577 Количество:1
20 - Фланец F658163 Количество:1
21 - Кронштейн F663942 Количество:1
22 - Прокладка R96934 Количество:1
23 - Уплотнительное кольцо T59014 Количество:2
24 - Уплотнительное кольцо T78393 Количество:1
25 - Фитинг F024364 Количество:1
26 - Коленчатый патрубок F024599 Количество:1

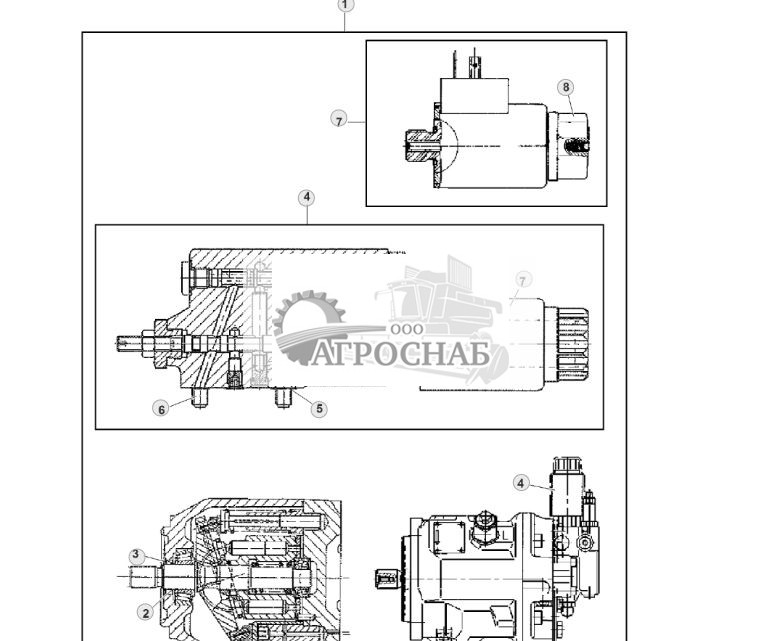

Hydraulic Fan Pump - ST255802( Гидравлический вентилятор насос - ST255802 )
1 - Насос F069895 Количество:1 ЗамечанияNLA; ORDER F695364
1 - Гидравлический насос F695364 Количество:1
1 - Комплект уплотнений F074053 Количество:1 ЗамечанияНе показано
2 - Сальник F437341 Количество:1
3 - Пружинное кольцо F437334 Количество:1
4 - Контроллер насоса/клапана F695491 Количество:1 ЗамечанияSUB FOR F074054
5 - Прокладка T201521 Количество:1
6 - Винт F437345 Количество:4
7 - Соленоид F695514 Количество:1 ЗамечанияSUB FOR F073931
8 - Гайка F074767 Количество:1

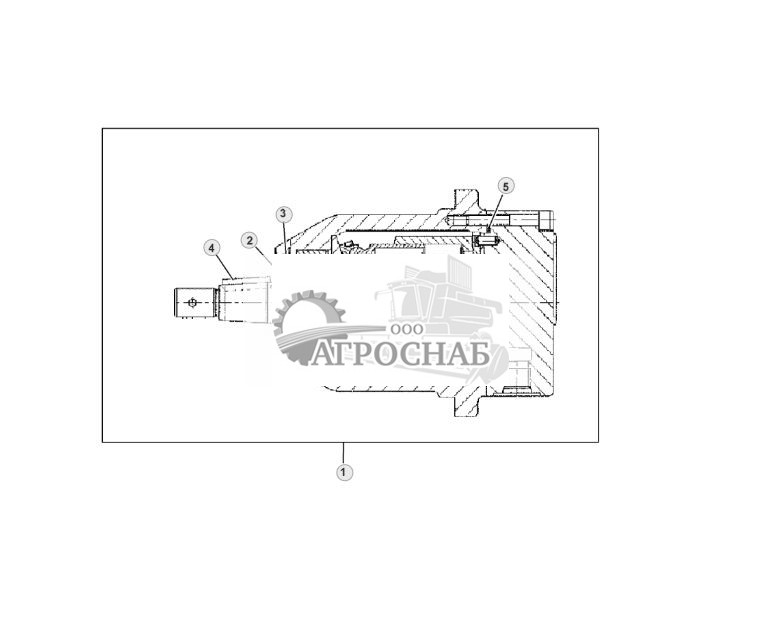

Двигат. привода гидравл. вент. - ST141652
1 - Гидравлический мотор F070823 Количество:1
2 - Пружинное кольцо F437334 Количество:1
3 - Сальник F435990 Количество:1
4 - Шпонка вала F074055 Количество:1
5 - Уплотнительное кольцо F435991 Количество:1

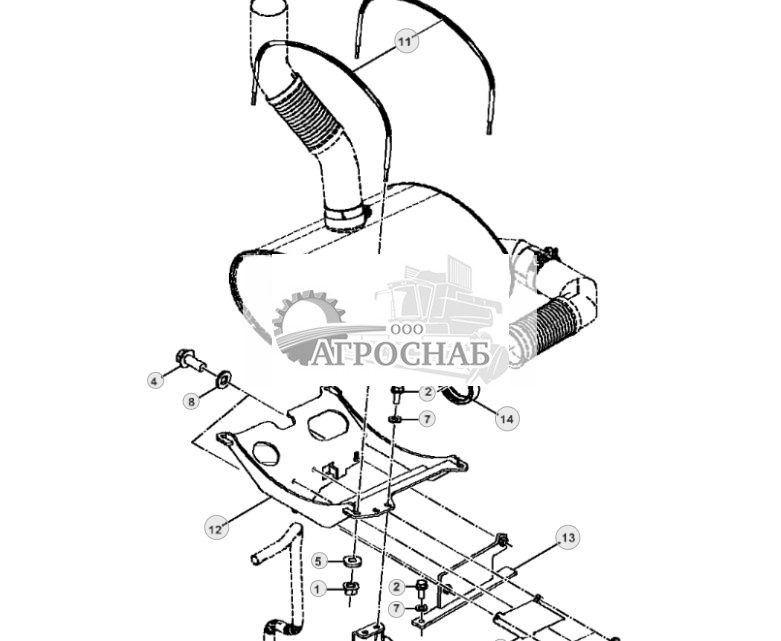

Muffler Assembly - ST770317( Глушитель в сборе - ST770317 )
1 - Фланцевая гайка 14M7602 Количество:4 ЗамечанияM10
2 - Винт 19M10261 Количество:7 ЗамечанияM10 X 25
3 - Винт 19M9443 Количество:3 ЗамечанияM6 X 16
4 - Винт 19M9571 Количество:2 ЗамечанияM12 X 30
5 - Шайба 24M7477 Количество:4 Замечания10.500 X 25 X 4 mm
6 - Шайба F064434 Количество:3
7 - Шайба F064436 Количество:7
8 - Стопорная шайба F064437 Количество:2
9 - Теплозащитный экран F641714 Количество:1
10 - Кронштейн F645998 Количество:1
11 - П-образный болт F646005 Количество:2
12 - Кронштейн F662647 Количество:1
13 - Кронштейн F662648 Количество:1
14 - Скоба RE304965 Количество:1 ЗамечанияSUB FOR RE166242

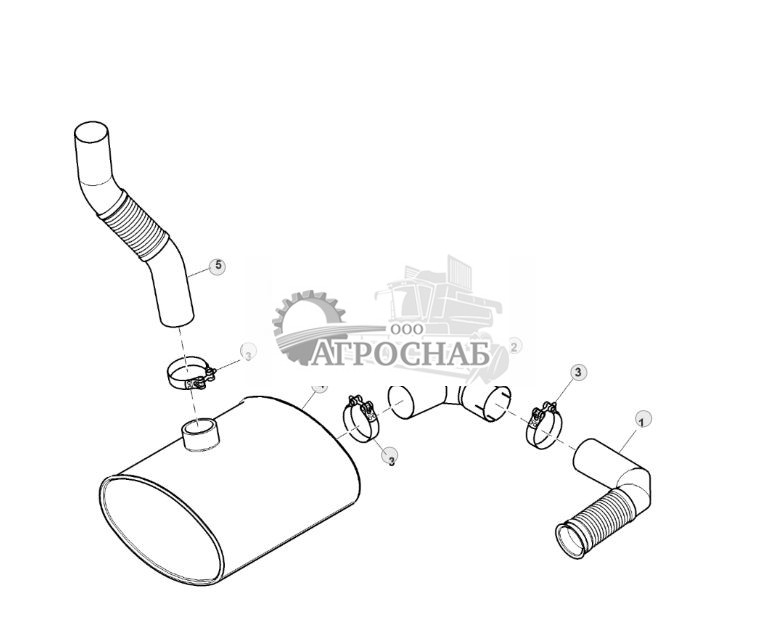

Muffler Parts - ST770318( Части шумоглушителя - ST770318 )
1 - Трубка F075797 Количество:1
2 - Трубка F071945 Количество:1
3 - Скоба F070617 Количество:3
4 - Глушитель F672888 Количество:1
5 - Выхлопная труба F687721 Количество:1 ЗамечанияSUB FOR F672886
Engine Mounting Brackets Isolators - ST770972( Двигатель кронштейнов крепления амортизаторов - ST770972 )
1 - Гайка 14M7398 Количество:2 ЗамечанияM16
2 - Винт с гол. п/торц. кл. 19M10391 Количество:1 ЗамечанияM14 X 90
3 - Винт с гол. п/торц. кл. F073035 Количество:2
4 - Винт 19M8895 Количество:8 ЗамечанияM12 X 40
5 - Винт 19M9517 Количество:2 ЗамечанияM16 X 50
6 - Винт 19M9530 Количество:4 ЗамечанияM20 X 50
7 - Винт 19M9717 Количество:8 ЗамечанияM16 X 30
8 - Стопорная шайба F002581 Количество:4
9 - Стопорная шайба F002805 Количество:8
10 - Стопорная шайба F005012 Количество:8
11 - Изолятор F007914 Количество:2
12 - Стопорная шайба F059489 Количество:4
13 - Изолятор F063485 Количество:2
14 - Стопорная шайба F064438 Количество:8
15 - Винт F073021 Количество:2
16 - Кронштейн F661883 Количество:1 ЗамечанияПереднее, правое
17 - Кронштейн F661887 Количество:1 ЗамечанияЗадний, левый
18 - Кронштейн F664074 Количество:1 ЗамечанияЗадний, правый
19 - Кронштейн F674356 Количество:1 ЗамечанияПереднее, левое

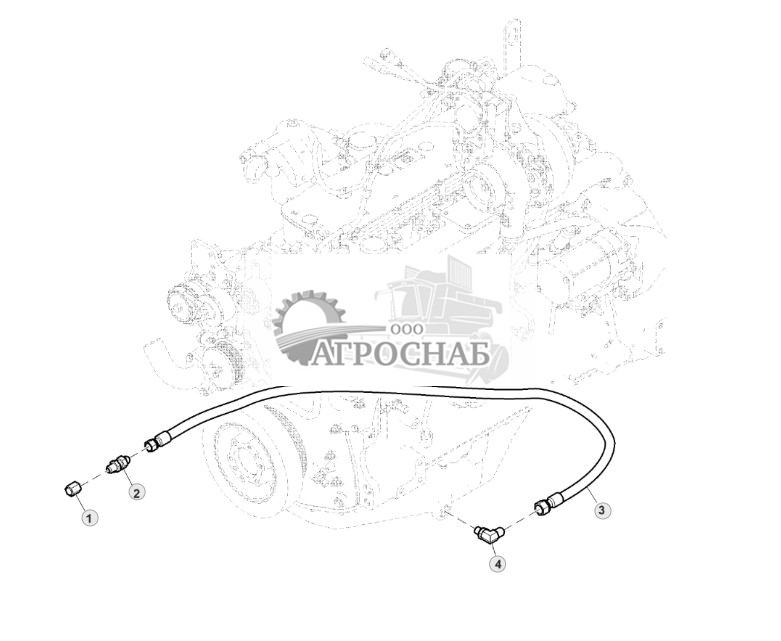

Oil Drain, Engine, STD - ST764972( Слить масло, двигатель, СТД - ST764972 )
1 - Гайка F013269 Количество:1
2 - Фитинг F026188 Количество:1
3 - Гидрошланг F072676 Количество:1 ЗамечанияДЛИНА = 1300 mm
4 - Коленчатый патрубок F062639 Количество:1

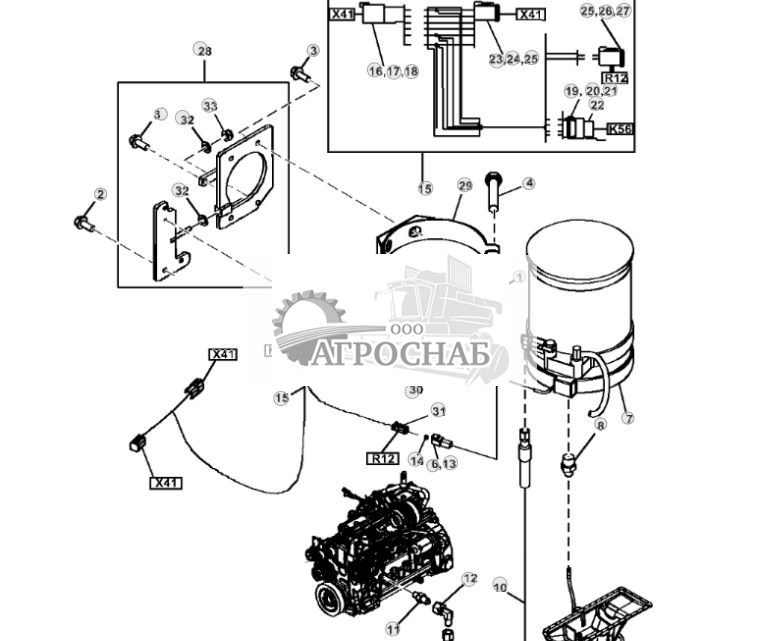

Filtration System, Oil, Bypass - ST451686( Система фильтрации, масло, перепуск - ST451686 )
1 - Стопорная гайка 14M7596 Количество:2 ЗамечанияM8
2 - Винт 19M9448 Количество:2 ЗамечанияM10 X 20
3 - Винт 19M9568 Количество:5 ЗамечанияM8 X 20
4 - Винт с головкой 19M9628 Количество:2 ЗамечанияM8 X 45
5 - Винт с головкой 19M9673 Количество:1 ЗамечанияM6 X 10
6 - Клемма электр. разъема 57M7542 Количество:1
7 - Фильтр AT326276 Количество:1 ЗамечанияINCLUDES T218245
7 - Фильтрующий элемент T218245 Количество:1 ЗамечанияНе показано
8 - Фитинг F005083 Количество:1
10 - Гидрошланг F028379 Количество:1 ЗамечанияLGTH = 1500 mm, Fabricate
11 - Фитинг F028680 Количество:1
12 - Коленчатый патрубок F005044 Количество:1
13 - Корпус электр. разъема 57M7533 Количество:1
14 - Блок. устр. эл. разъема 57M7621 Количество:1
15 - Жгут проводов F654679 Количество:1
16 - Корпус электр. разъема 57M7629 Количество:1
17 - Клемма электр. разъема 57M7677 Количество:1
18 - Крепление со штифтом F052692 Количество:5
19 - Корпус электр. разъема 57M7555 Количество:1
20 - Клемма электр. разъема R104933 Количество:2
21 - Клемма электр. разъема R104571 Количество:2
22 - Реле F121308 Количество:1
23 - Узел электрич. разъема 57M7630 Количество:1
24 - Клемма электр. разъема 57M7677 Количество:1
25 - Гнездо F055139 Количество:8
26 - Корпус электр. разъема 57M7534 Количество:1
27 - Узел электрич. разъема 57M7620 Количество:1
28 - Кронштейн F658261 Количество:1
29 - Скоба F658269 Количество:1
30 - Скоба F658274 Количество:1
31 - Корпус электр. разъема 57M8662 Количество:1
32 - Шайба 24M7509 Количество:2 Замечания8.400 X 16 X 1.600 mm
33 - Стопорная гайка 14M7685 Количество:1 ЗамечанияM8

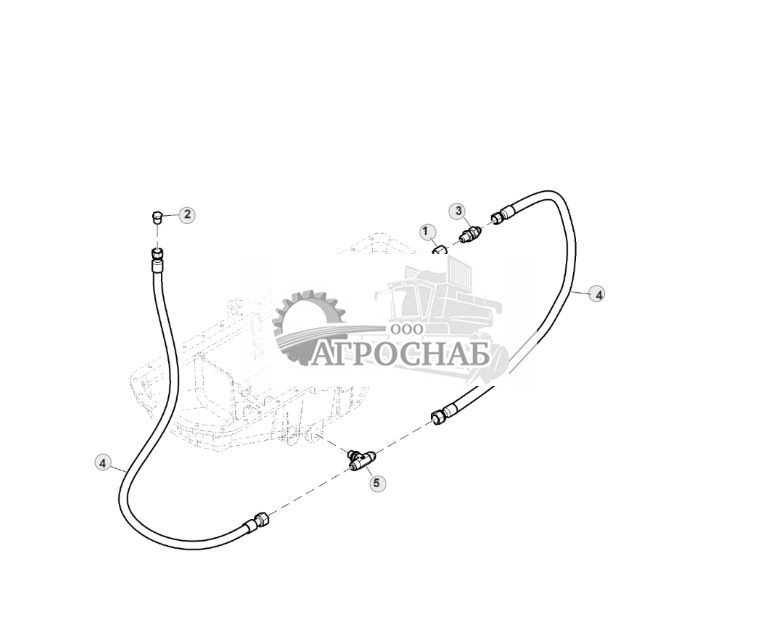

Oil Drain Lines, Engine - ST764976( Сливной маслопроводы, двигатель - ST764976 )
1 - Гайка F013269 Количество:1
2 - Заглушка F024659 Количество:1
3 - Фитинг F026188 Количество:1
4 - Гидрошланг F072676 Количество:2 ЗамечанияДЛИНА = 1300 mm
5 - Тройник F677570 Количество:1

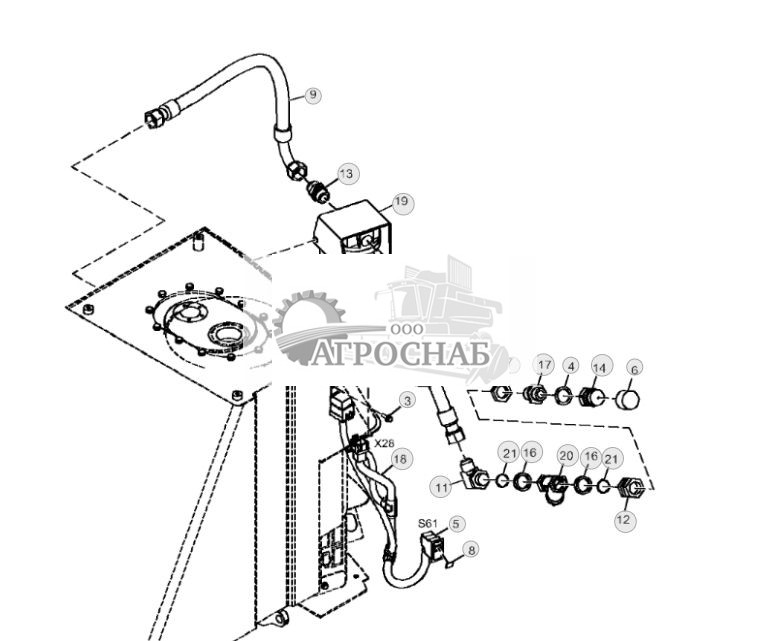

Pump, Fuel Filling - ST766004( Насос заправки топлива - ST766004 )
1 - Фланцевая гайка 14M7600 Количество:1 ЗамечанияM6
2 - Фланцевая гайка 14M7602 Количество:2 ЗамечанияM10
3 - Винт 19M9443 Количество:1 ЗамечанияM6 X 16
4 - Сальник F005170 Количество:1
5 - Переключатель F021719 Количество:1
6 - Крышка F041554 Количество:1
7 - Гайка F057599 Количество:1
8 - Переключатель F059851 Количество:1
9 - Топливопровод F071623 Количество:1 ЗамечанияLGTH = 550 mm
10 - Топливопровод F072644 Количество:1 ЗамечанияLGTH = 270 mm
11 - Коленчатый патрубок F678882 Количество:2 ЗамечанияSUB FOR F074961
12 - Фитинг F679159 Количество:1 ЗамечанияSUB FOR F075070
13 - Фитинг F680607 Количество:1 ЗамечанияSUB FOR F075071
14 - Пр. быстрос. гидр. муфты F075083 Количество:1
16 - Кольцевой уплотнитель F639480 Количество:2
17 - Фитинг F662120 Количество:1
18 - Жгут проводов F673930 Количество:1 ЗамечанияКомпоненты на отдельной стр.
19 - Насос F674553 Количество:1 ЗамечанияNLA; ORDER F695378
19 - Насос F695378 Количество:1
20 - Сетчатый фильтр F688653 Количество:1 ЗамечанияSUB FOR F674554
21 - Уплотнительное кольцо T49819 Количество:2

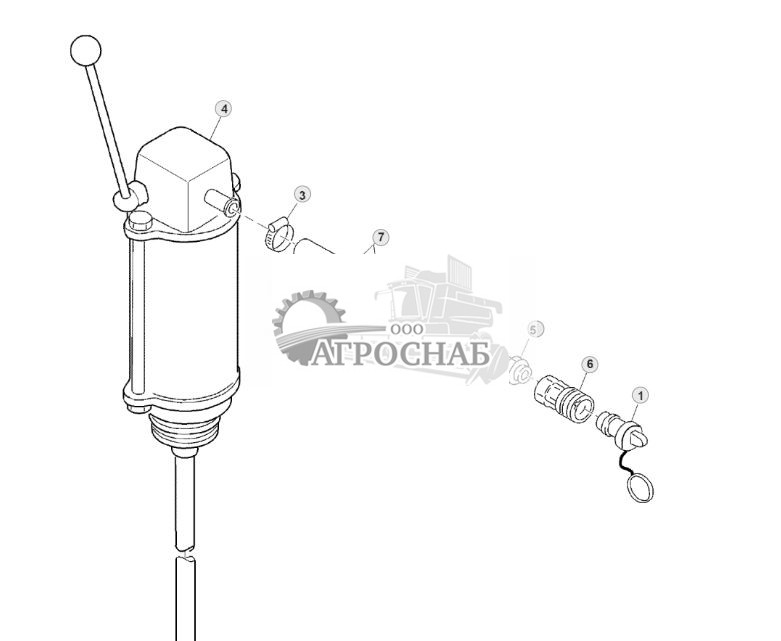

Hydraulic Pump, Mechanical - ST404552( Гидравлический насос, механический - ST404552 )
1 - Щиток от пыли AT117366 Количество:1
2 - Ремень с пряжкой F001355 Количество:1
3 - Шланговый зажим F003671 Количество:2
4 - Рукоятка прокачки F003793 Количество:1
5 - Фитинг F036438 Количество:1
6 - Фитинг F062179 Количество:1
7 - Гидрошланг F678917 Количество:1 ЗамечанияLGTH = 3000 mm
Fuel Filling Pump Kit - ST814571( Наполнение топливного насоса комплект - ST814571 )
1 - Комплект насосов F683733 Количество:1
2 - Фланцевая гайка 14M7600 Количество:1 ЗамечанияM6
3 - Фланцевая гайка 14M7602 Количество:2 ЗамечанияM10
4 - Винт 19M9443 Количество:1 ЗамечанияM6 X 16
5 - Коленчатый патрубок F005049 Количество:2
6 - Фитинг F005098 Количество:1
7 - Сальник F005170 Количество:1
8 - Переключатель F021719 Количество:1
9 - Уплотнительное кольцо F023635 Количество:2
10 - Фитинг F041553 Количество:1
11 - Гайка F057599 Количество:1
12 - Насос F703389 Количество:1 ЗамечанияSUB FOR F685378
13 - Эмблема F059851 Количество:1
14 - Сетчатый фильтр F688653 Количество:1 ЗамечанияSUB FOR F067274
15 - Топливопровод F071623 Количество:1
16 - Фитинг переходника F071845 Количество:1
17 - Топливопровод F072644 Количество:1
18 - Колпачок F122793 Количество:1
19 - Фитинг F616290 Количество:1
20 - Шланг F627396 Количество:1
21 - Шланговый зажим F003672 Количество:2
22 - Уплотнительная шайба F005171 Количество:1
23 - Шланг F039918 Количество:1
24 - Фитинг шланга F043141 Количество:1
25 - Фитинг шланга F043172 Количество:1
26 - Заглушка F043174 Количество:1
27 - Обратный клапан F059997 Количество:1
28 - Сетчатый фильтр F059998 Количество:1
29 - Шланг F616352 Количество:1
30 - Фитинг шланга F616395 Количество:1
31 - Кольцевой уплотнитель F639480 Количество:2
32 - Жгут проводов F673930 Количество:1 ЗамечанияКомпоненты на отдельной стр.
Fuel Filling Pump Kit, Biodiesel 20 - ST809485( Топливно-заправочный насос, биодизель 20 - ST809485 )
1 - Комплект насосов F683734 Количество:1
2 - Фланцевая гайка 14M7600 Количество:1 ЗамечанияM6
3 - Фланцевая гайка 14M7602 Количество:2 ЗамечанияM10
4 - Винт 19M9443 Количество:1 ЗамечанияM6 X 16
5 - Сальник F005170 Количество:1
6 - Переключатель F021719 Количество:1
7 - Крышка F041554 Количество:1
8 - Гайка F057599 Количество:1
9 - Эмблема F059851 Количество:1
10 - Топливопровод F071623 Количество:1 ЗамечанияLGTH = 550 mm
11 - Топливопровод F072644 Количество:1 ЗамечанияLGTH = 270 mm
12 - Фитинг F680607 Количество:1 ЗамечанияSUB FOR F075071
13 - Пр. быстрос. гидр. муфты F075083 Количество:1
14 - Шланг F627396 Количество:1
15 - Шланговый зажим F003672 Количество:2
16 - Уплотнительная шайба F005171 Количество:1
17 - Шланг F039918 Количество:1
18 - Фитинг шланга F043141 Количество:1
19 - Фитинг шланга F043172 Количество:1
20 - Заглушка F043174 Количество:1
21 - Обратный клапан F059997 Количество:1
22 - Сетчатый фильтр F059998 Количество:1
23 - Шланг F616352 Количество:1
24 - Фитинг шланга F616395 Количество:1
25 - Кольцевой уплотнитель F639480 Количество:2
26 - Фитинг F662120 Количество:1
27 - Жгут проводов F673930 Количество:1 ЗамечанияКомпоненты на отдельной стр.
28 - Насос F674553 Количество:1 ЗамечанияNLA; ORDER F695378
28 - Насос F695378 Количество:1 ЗамечанияNLA; ORDER F703389
28 - Насос F703389 Количество:1
29 - Сетчатый фильтр F688653 Количество:1 ЗамечанияSUB FOR F674554
30 - Коленчатый патрубок F678882 Количество:2
31 - Фитинг F679159 Количество:1
32 - Уплотнительное кольцо T49819 Количество:2
WO Pump, Fuel Filling - ST766016( ВУ насос, АЗС - ST766016 )
1 - Сальник F005170 Количество:1
2 - Уплотнительное кольцо T49819 Количество:2 ЗамечанияSUB FOR F023635
3 - Гайка F057599 Количество:1
4 - Топливопровод F680313 Количество:1 ЗамечанияLGTH = 1000 mm, SUB FOR F072643
5 - Пр. быстрос. гидр. муфты F075083 Количество:1
6 - Колпачок F122793 Количество:1
7 - Кольцевой уплотнитель F639480 Количество:2
8 - Фитинг F662120 Количество:1
9 - Коленчатый патрубок F678882 Количество:1 ЗамечанияSUB FOR F074961
10 - Фитинг F679159 Количество:1 ЗамечанияSUB FOR F685386
11 - Сетчатый фильтр F688653 Количество:1 ЗамечанияSUB FOR F067274
Fuel Filling Hose - ST141662( Заполнение топливного шланга - ST141662 )
1 - Шланговый зажим F003672 Количество:2
2 - Уплотнительная шайба F005171 Количество:1
3 - Шланг F039918 Количество:1
4 - Фитинг шланга F043141 Количество:1
5 - Фитинг шланга F043172 Количество:1
6 - Заглушка F043174 Количество:1
7 - Обратный клапан F059997 Количество:1
8 - Сетчатый фильтр F059998 Количество:1
9 - Шланг F616352 Количество:1
10 - Фитинг шланга F616395 Количество:1
11 - Шланг F627396 Количество:1

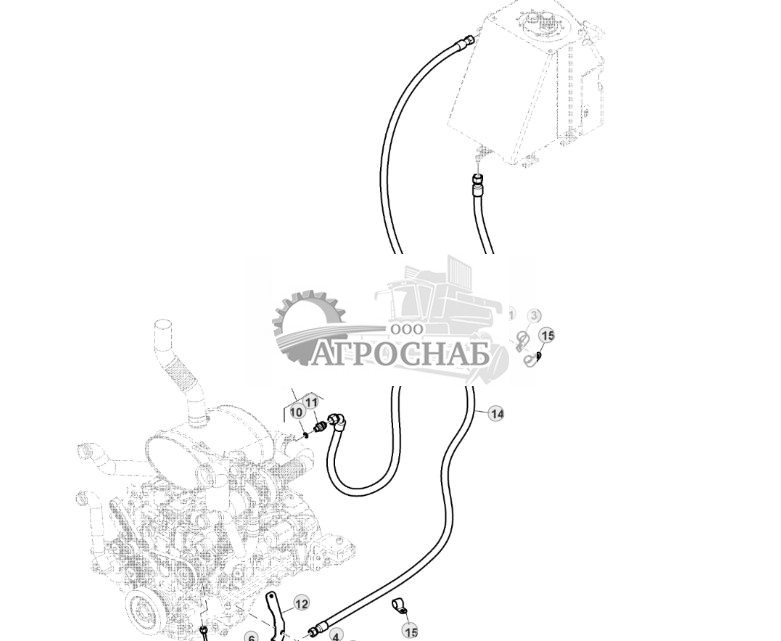

Fuel Lines, Biodiesel 7 - ST776401( Топливопроводы, биодизельного топлива 7 - ST776401 )
1 - Винт с головкой 19M9637 Количество:1 ЗамечанияM10 X 16
2 - Винт 19M9703 Количество:1 ЗамечанияM10 X 20
3 - Шланговый зажим AT124557 Количество:1
4 - Стопорная шайба F005551 Количество:1
5 - Гайка F022415 Количество:1
6 - Фитинг F024601 Количество:1
7 - Фитинг F053259 Количество:1
8 - Топливопровод F076450 Количество:1 ЗамечанияLGTH = 3300 mm, From Fuel Tank Supply Port to Engine
9 - Фитинг F626144 Количество:1
10 - Уплотнительное кольцо F010686 Количество:1
11 - Фитинг F626019 Количество:1
12 - Кронштейн F646387 Количество:1
13 - Трубка F646491 Количество:1
14 - Топливопровод F073646 Количество:1 ЗамечанияLGTH = 3600 mm, SUB FOR F672112Fuel Tank Return Port
15 - Скоба Z52508 Количество:2

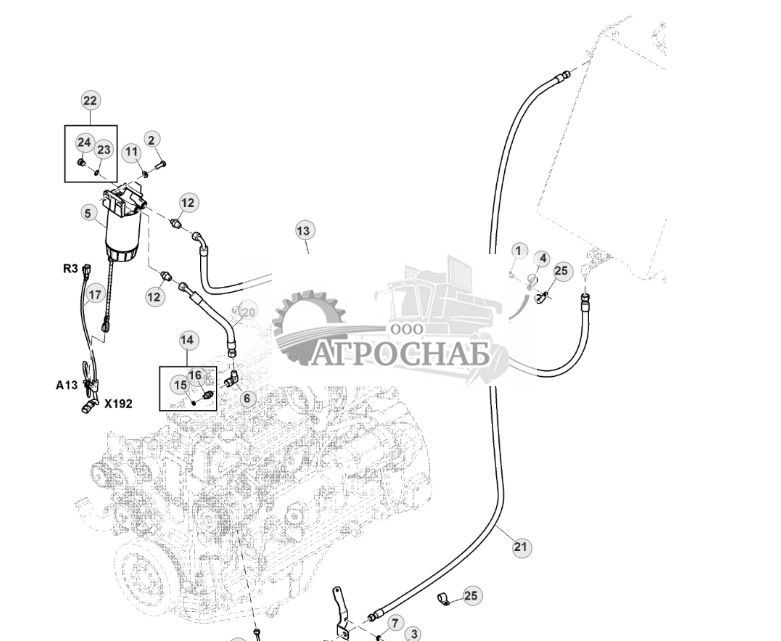

Fuel Lines W Water Separator, Biodiesel 7 - ST776456( Топливопроводы Вт водоотделитель, биодизельного топлива 7 - ST776456 )
1 - Винт с головкой 19M9637 Количество:1 ЗамечанияM10 X 16
2 - Винт с головкой 19M9640 Количество:2 ЗамечанияM10 X 30
3 - Винт 19M9703 Количество:1 ЗамечанияM10 X 20
4 - Шланговый зажим AT124557 Количество:1
5 - Фильтр AT387536 Количество:1 ЗамечанияINCLUDES AT365870, AT374689, AT387539 AND AT387540
5 - Фильтрующий элемент AT365870 Количество:1 ЗамечанияНе показано
5 - Жгут проводов AT374689 Количество:1 ЗамечанияНе показано
5 - Отстойник AT387539 Количество:1 ЗамечанияНе показано
5 - Датчик химикатов AT387540 Количество:1 ЗамечанияНе показано
6 - Коленчатый патрубок F005045 Количество:1
7 - Стопорная шайба F005551 Количество:1
8 - Гайка F022415 Количество:1
9 - Фитинг F024601 Количество:1
10 - Фитинг F053259 Количество:1
11 - Шайба F064436 Количество:2
12 - Адаптер F071415 Количество:2
13 - Топливопровод F076450 Количество:1 ЗамечанияLGTH = 3300 mm, From Fuel Tank Supply Port to Engine
14 - Фитинг F626144 Количество:1
15 - Уплотнительное кольцо F010686 Количество:1
16 - Фитинг F626019 Количество:1
17 - Жгут проводов F645013 Количество:1 ЗамечанияКомпоненты на отдельной стр.
18 - Кронштейн F646387 Количество:1
19 - Трубка F646491 Количество:1
20 - Топливопровод F076715 Количество:1 ЗамечанияLGTH = 350 mm, SUB FOR F672111Engine Fuel Supply
21 - Топливопровод F073646 Количество:1 ЗамечанияLGTH = 3600 mm, SUB FOR F672112Fuel Tank Return Port
22 - Заглушка фитинга RE225377 Количество:2
23 - Уплотнительное кольцо 51M7042 Количество:1 Замечания13.300 X 2.200 mm
24 - Заглушка фитинга T122803 Количество:1
25 - Скоба Z52508 Количество:2

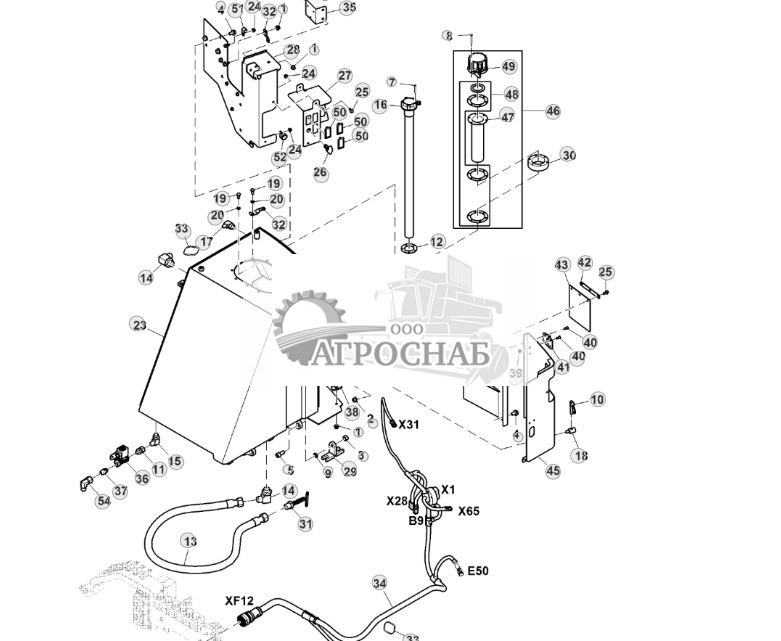

Fuel Tank, Bio Diesel 7 - ST765446( Топливный бак, био Дизель 7 - ST765446 )
1 - Фланцевая гайка 14M7601 Количество:5 ЗамечанияM8
2 - Фланцевая гайка 14M7602 Количество:1 ЗамечанияM10
3 - Стопорная гайка 14M7638 Количество:2 ЗамечанияM12
4 - Винт 19M10358 Количество:10 ЗамечанияM10 X 16
5 - Винт 19M9553 Количество:2 ЗамечанияM12 X 25
6 - Винт 19M9567 Количество:2 ЗамечанияM8 X 16
7 - Винт с головкой 19M9671 Количество:5 ЗамечанияM5 X 35
8 - Винт с головкой 19M9672 Количество:6 ЗамечанияM5 X 40
9 - Шайба 24M7492 Количество:2 Замечания13 X 20 X 2 mm
10 - Быстрозамыкающийся штифт 99M7144 Количество:1
11 - Фитинг F063899 Количество:1
12 - Прокладка F071966 Количество:1
13 - Топливопровод F072491 Количество:1 ЗамечанияLGTH = 1200 mm
14 - Коленчатый патрубок F005049 Количество:2 ЗамечанияSUB FOR F074961
15 - Коленчатый патрубок F010072 Количество:1 ЗамечанияSUB FOR F074962
16 - Датчик F075567 Количество:1
17 - Коленчатый патрубок F024402 Количество:1 ЗамечанияSUB FOR F076448
18 - Шпилька F622525 Количество:1
19 - Винт с головкой 19M9681 Количество:12 ЗамечанияM8 X 16
20 - Стопорная шайба F008262 Количество:12
21 - Уплотнительное кольцо F003308 Количество:1
22 - Опора F639100 Количество:1
23 - Топливный бак F664627 Количество:1
24 - Фланцевая гайка 14M7600 Количество:5 ЗамечанияM6
25 - Винт 19M9443 Количество:11 ЗамечанияM6 X 16
26 - Гнездо F027042 Количество:1
27 - Кронштейн F687736 Количество:1 ЗамечанияSUB FOR F635614
28 - Пластина ....... Количество:1
29 - Шарнир F638507 Количество:2
30 - Фланец F639103 Количество:1
31 - Крышка F639428 Количество:1 ЗамечанияSUB FOR F662013
32 - Вспом. электр. разъем 57M8736 Количество:3
33 - Обвязной хомут F005335 Количество:4
34 - Жгут проводов F661661 Количество:1 ЗамечанияFuel Tank Harness, COMPONENTS ON SEPARATE PAGE
35 - Кронштейн F671610 Количество:1
36 - Электромагнитный клапан F672106 Количество:1 ЗамечанияINCLUDES F676050 AND F676051
36 - Комплект мембраны F676050 Количество:1 ЗамечанияНе показано
36 - Катушка эл/магн. клапана F676051 Количество:1 ЗамечанияНе показано
37 - Фитинг F673654 Количество:1
38 - Кронштейн F677142 Количество:1
39 - Стопорная гайка 14M7165 Количество:8 ЗамечанияM6
40 - Винт 21M7605 Количество:8 ЗамечанияM6 X 16
41 - Шарнир F654030 Количество:2
42 - Пластина F656449 Количество:1
43 - Пластина F656450 Количество:1
44 - Опора F657593 Количество:1
45 - Дверца F677127 Количество:1
46 - Крышка заливной горловины F680880 Количество:1 ЗамечанияSUB FOR F062133
47 - Сетчатый фильтр F062134 Количество:1
48 - Комплект уплотнений F680885 Количество:1 ЗамечанияSUB FOR F062135
49 - Сапун F680896 Количество:1 ЗамечанияSUB FOR F062175
50 - Крышка Z45954 Количество:3
51 - Шланговая опора F062640 Количество:1
52 - Шланговая опора F008059 Количество:1
53 - Винт 19M9568 Количество:1 ЗамечанияM8 X 20
54 - Коленчатый патрубок F005045 Количество:1
55 - Уплотнитель F682400 Количество:1 ЗамечанияLGTH = 150 mm

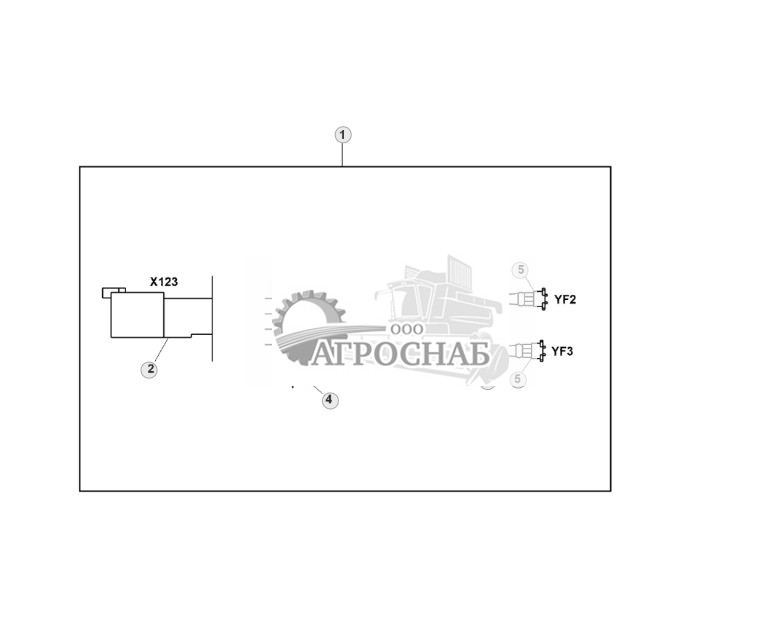

Wiring Harness Components, Pre-Heater, Engine - ST769309( Жгут проводов компонентов, предпусковой подогреватель, двигатель - ST769309 )
1 - Жгут проводов F661250 Количество:1
2 - Корпус электр. разъема AZ54536 Количество:1
2 - Клемма электр. разъема 57M7678 Количество:1
2 - Клемма электр. разъема 57M8164 Количество:4
2 - Клемма электр. разъема 57M9525 Количество:2
3 - Корпус электр. разъема 57M7406 Количество:1
3 - Клемма электр. разъема 57M7399 Количество:2
3 - Клемма электр. разъема 57M9532 Количество:2
4 - Обвязной хомут F005334 Количество:1
5 - Пробка пол. эл. разъема R78069 Количество:1
6 - Узел электрич. разъема F053271 Количество:1

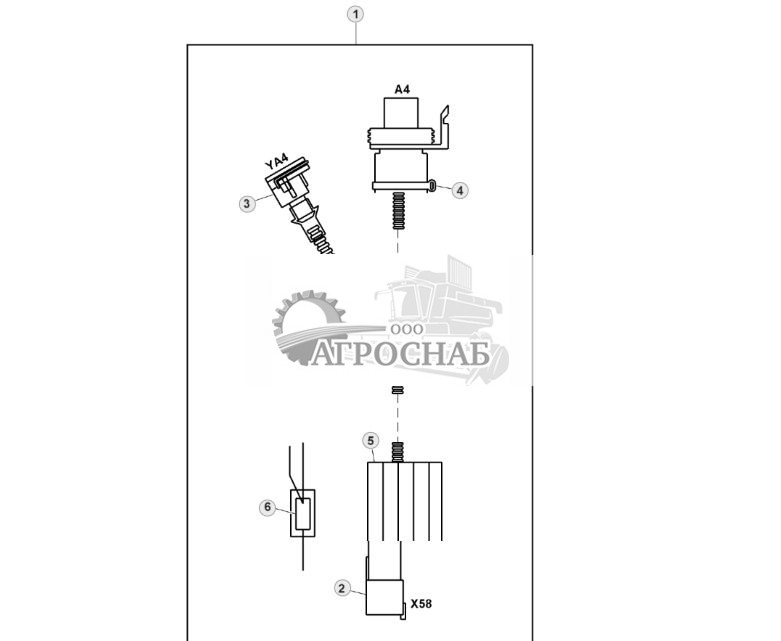

Wiring Harness Components, Cooler Fan Valve - ST766601( Жгут проводов компонентов, охладитель клапан вентилятор - ST766601 )
1 - Жгут проводов F639603 Количество:1
2 - Узел электрич. разъема F059559 Количество:1
2 - Блок. устр. эл. разъема 57M7619 Количество:1
2 - Клемма электр. разъема 57M7541 Количество:4
3 - Ограждение F031719 Количество:2
4 - Обвязной хомут Z36392 Количество:1
5 - Корпус электр. разъема F056901 Количество:2
5 - Клемма электр. разъема 57M7399 Количество:4
5 - Клемма электр. разъема 57M9532 Количество:4

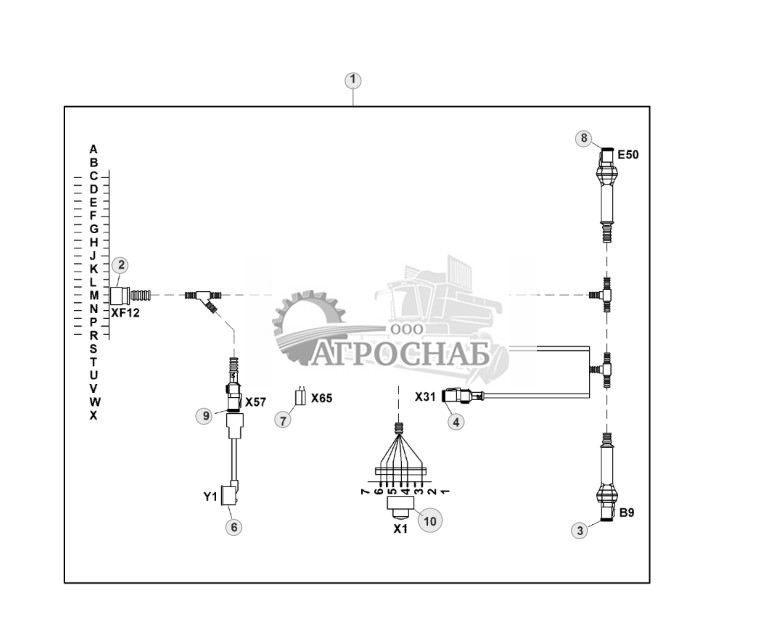

Wiring Harness, Fuel Tank - ST765510( Жгут проводов, топливный бак - ST765510 )
1 - Жгут проводов F661661 Количество:1
2 - Корпус электр. разъема 57M8794 Количество:1
2 - Клемма электр. разъема 57M7542
2 - Клемма электр. разъема R78065
2 - Клемма электр. разъема R78067 Количество:3
3 - Узел электрич. разъема F059788 Количество:1
3 - Клемма электр. разъема 57M8019 Количество:1 ЗамечанияSUB FOR 57M7675
3 - Клемма электр. разъема R78065
4 - Корпус электр. разъема 57M10530 Количество:1 ЗамечанияSUB FOR F059558
4 - Блок. устр. эл. разъема 57M8016 Количество:1 ЗамечанияSUB FOR 57M7618
4 - Клемма электр. разъема 57M7542
4 - Клемма электр. разъема R78065
4 - Колпачок электр. разъема F076890 Количество:1
5 - Корпус электр. разъема 57M9032 Количество:1 ЗамечанияSUB FOR 57M10207
5 - Блок. устр. эл. разъема 57M8011 Количество:1 ЗамечанияSUB FOR 57M7679
5 - Клемма электр. разъема 57M7542
5 - Клемма электр. разъема R78065
5 - Колпачок электр. разъема F076892 Количество:1
6 - Жгут проводов F632746 Количество:1 ЗамечанияКомпоненты на отдельной стр.
7 - Узел электрич. разъема F017866 Количество:1
7 - Клемма электр. разъема F008088 Количество:2
8 - Корпус электр. разъема 57M13029 Количество:1 ЗамечанияSUB FOR F056844
8 - Блок. устр. эл. разъема 57M8022 Количество:1 ЗамечанияSUB FOR 57M7620
8 - Клемма электр. разъема 57M7542
8 - Колпачок электр. разъема F076888 Количество:1
9 - Корпус электр. разъема 57M10523 Количество:1 ЗамечанияSUB FOR F056844
9 - Блок. устр. эл. разъема 57M8022 Количество:1 ЗамечанияSUB FOR 57M7620
9 - Клемма электр. разъема 57M7542
10 - Гнездо F005320 Количество:1

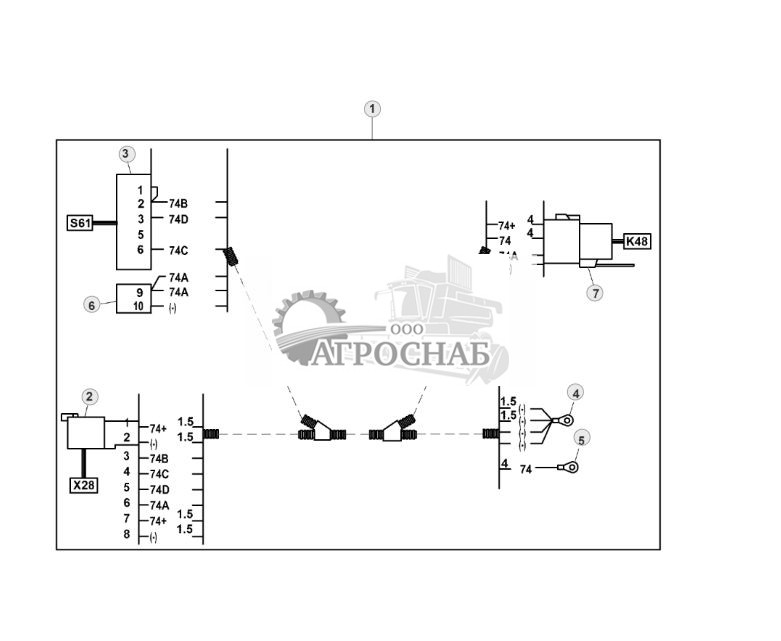

Wiring Harness Components, Fuel Pump - ST737588( Жгут проводов компоненты, топливный насос - ST737588 )
1 - Жгут проводов F673930 Количество:1
2 - Корпус электр. разъема 57M10868 Количество:1 ЗамечанияTo Refuelling Pump Motor
2 - Клемма электр. разъема 57M7541 Количество:8
2 - Клемма электр. разъема 57M7680 Количество:1
3 - Корпус электр. разъема F005398 Количество:1 ЗамечанияTo Refuelling Pump Switch
4 - Клемма электр. разъема F060336 Количество:1
5 - Клемма электр. разъема F038440 Количество:1
6 - Гнездо F037112 Количество:1
7 - Корпус электр. разъема 57M10208 Количество:1 ЗамечанияTo Refuelling Relay
7 - Клемма электр. разъема 57M10211 Количество:2
7 - Клемма электр. разъема F058395 Количество:1
7 - Клемма электр. разъема 57M10210 Количество:1
7 - Реле R529167 Количество:1
7 - Крышка R530294 Количество:1
7 - Уплотн. каб. эл. разъема 57M10212 Количество:2
7 - Уплотн. каб. эл. разъема 57M10213 Количество:2

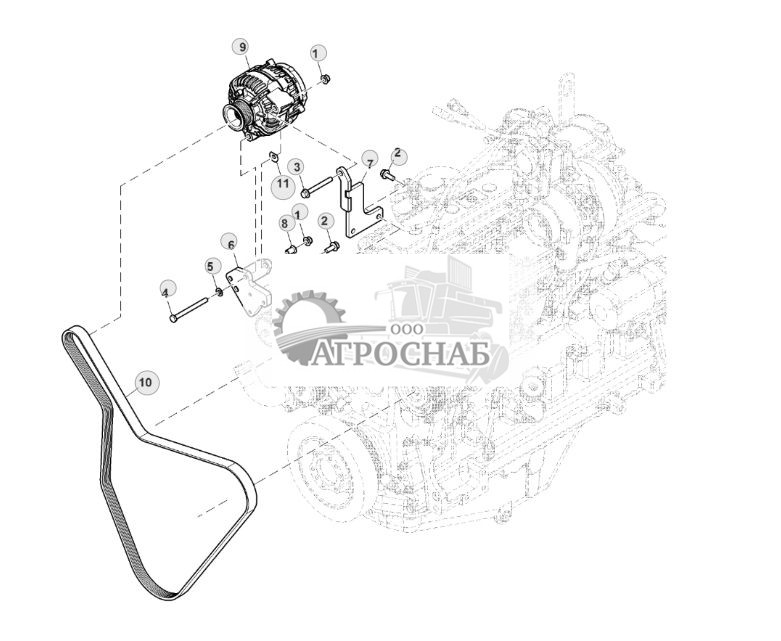

Alternator Mounting - ST770994( Генератор монтаж - ST770994 )
1 - Фланцевая гайка 14M7602 Количество:2 ЗамечанияM10
2 - Винт 19M10261 Количество:5 ЗамечанияM10 X 25
3 - Винт 19M8977 Количество:1 ЗамечанияM10 X 85
4 - Винт с головкой 19M9578 Количество:1 ЗамечанияM10 X 110
5 - Шайба 24M7488 Количество:1 Замечания10.500 X 20 X 2 mm
6 - Кронштейн F661374 Количество:1
7 - Кронштейн F661377 Количество:1
8 - Втулка R100377 Количество:1
9 - Генератор переменн. тока RE558678 Количество:1
10 - Клиновой ремень T253921 Количество:1
11 - Шайба T299410 Количество:1
